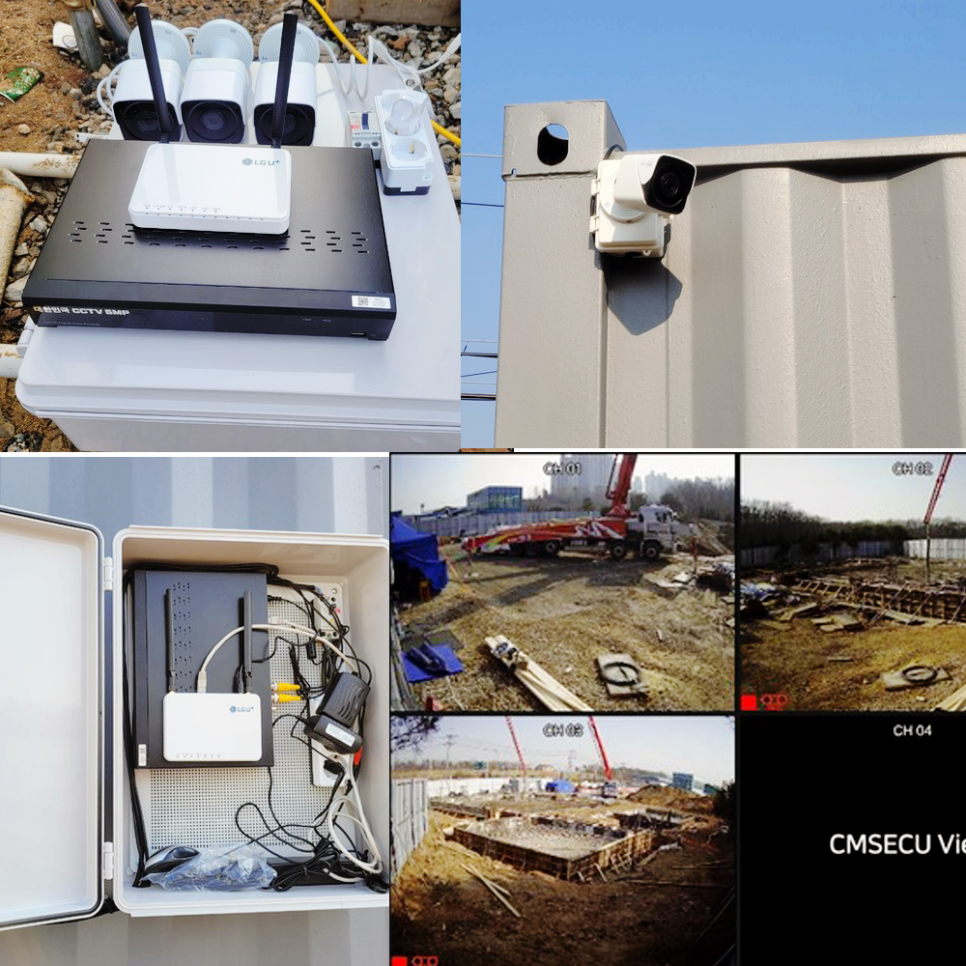

건설현장의 경우 안전사고 예방 및 건설자재 도난 및 분실을 방지하며 공사장 관리 용도로 CCTV는 반드시 설치하는 편입니다.
이번에 설치한 공사장의 경우 KTCCTV 설치를 하면서 휴대전화나 PC로 원격관제를 하기 위해서 필수적으로 인터넷이 필요한데,
이번 건설 현장의 특성상 인터넷 설치가 어려워 무선 LTE망을 사용하는 무선 라우터를 설치하여 건설 현장의 모습을 실시간으로 볼 수 있도록 사무실 PC에서 볼 수 있도록 하고 또한 휴대폰으로 볼 수 있도록 하였습니다.
CCTV 영상을 휴대폰이나 PC를 보기 위해서는 녹화장치와 LG 공유기와 서로의 통신을 주고받을 수 있는 통로로 만드는 포트 포워딩을 해야 합니다.

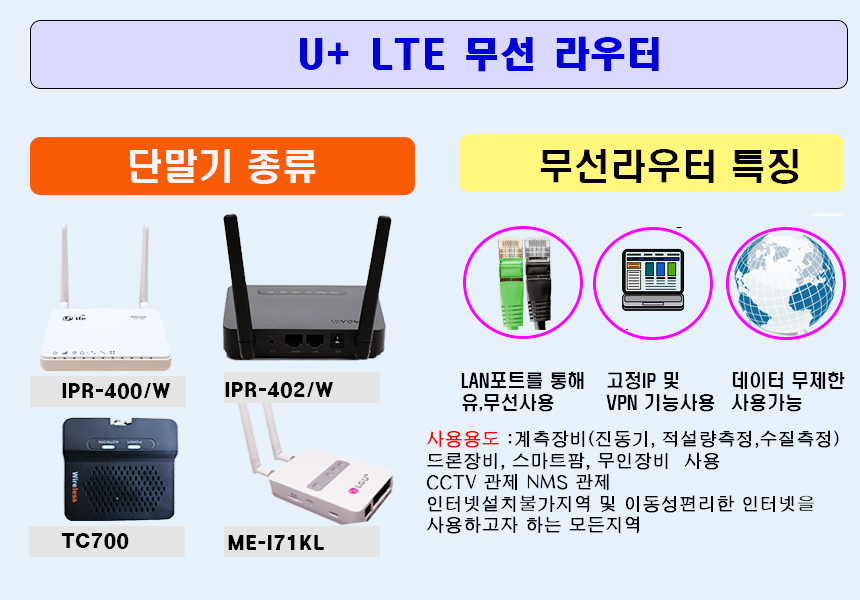

LG 무선 라우터는 공인 IP를 사용하여 포트 포워딩 및 DNS 슈퍼DNZ 설정을 통해 서로의 통신을 할 수 있도록 하는 방법을 소개합니다.

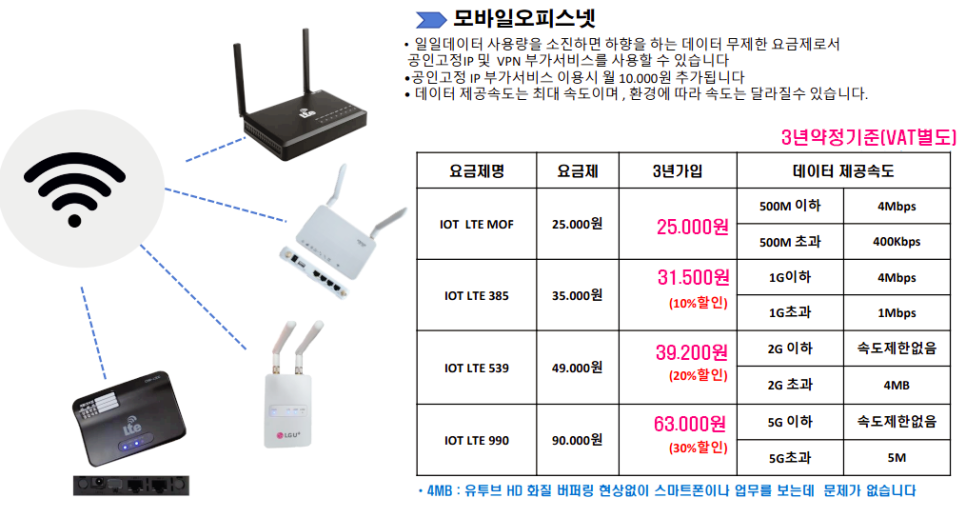

CCTV 설치를 수행하고 공인 고정 IP를 이용하여 포트 포워딩을 할 경우 데이터 무제한 요금제인 MOF 요금제를 사용해야 합니다.사용 환경에 따라 속도가 빠를 수 있지만 느릴 수 있는 단점과 인터넷 요금보다 비싸다는 단점이 있지만 인터넷 설치가 어려운 지역에서 무선 인터넷망을 사용하는 LG 무선 라우터 정답이라고 생각합니다.

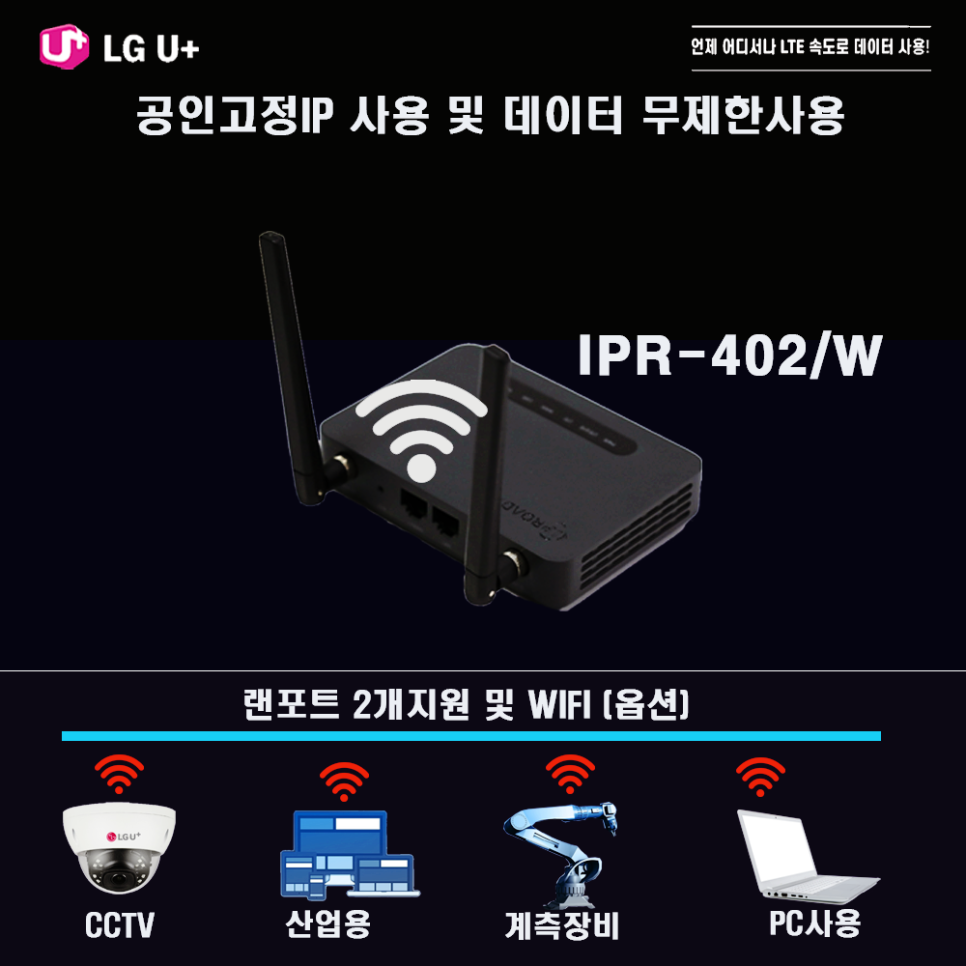

개통하여 220V 전원 콘센트에 IPR-402 전용 전원 12V 케이블 연결만으로 앞에 LED 전원이 켜지고 1분 정도면 LTE 상태는 빨간색과 LTE 상태에는 파란색이 켜질 경우

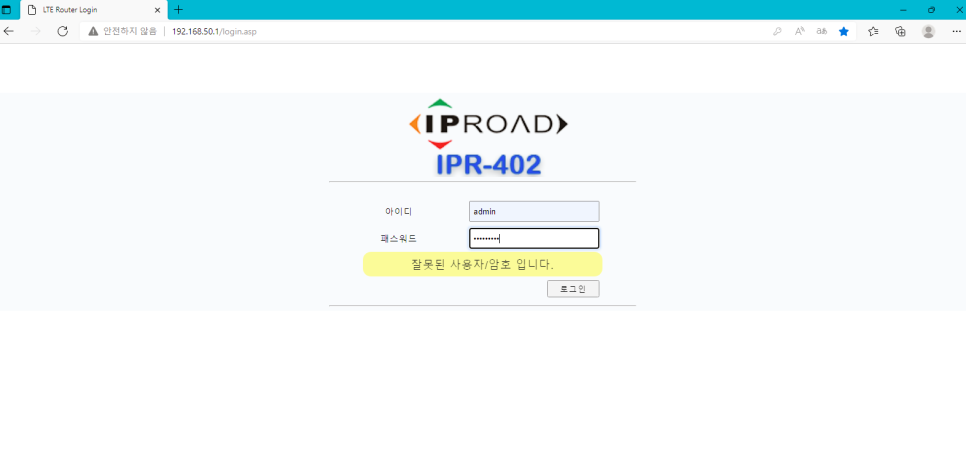

포토 포워딩을 하기 위해 PC 인터넷 검색창에 192.168.50.1 입력하고 Enter를 치면 아래와 같은 화면이 나타납니다.ID : admin 비밀번호 : admin123! 입력하면 ipr-402 설정 화면이 나타납니다.
왼쪽은 메뉴와 오른쪽은 상세화면이 보이는데 첫 번째 상세화면 시스템 정보 인터넷 정보 그리고 로컬 네트워크 lte 신호 강도를 확인할 수 있습니다.
여기서 공인 고정 ip인지 확인하는 방법은 인터넷 정보에 wanip주소 192.168.50.1 입력이 되어 있으면 사설 ip입니다. 사설 ip는 개통될 경우 포트 포워딩이나 dnz 설정을 해도 외부 접속이 되지 않아 CCTV 현장을 볼 수 없습니다.
wanip223.xxx.xx.xx173.XXXX.XXX 설정되어 주소가 있는 경우 확인 포트포워딩이 가능합니다.

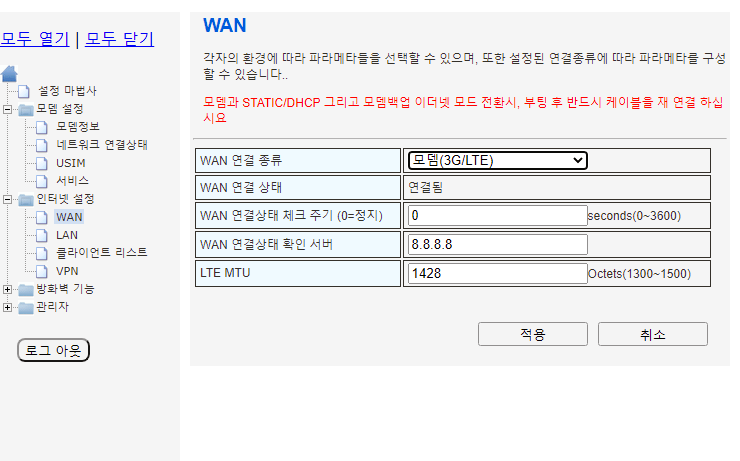

고정ip인지 확인한 후 인터넷을 확인한 후 포트 포워딩을 하기 위해 가장 먼저 w/l 포트를 3/glte 변경해야 R/J45 포트를 사용할 수 있습니다.

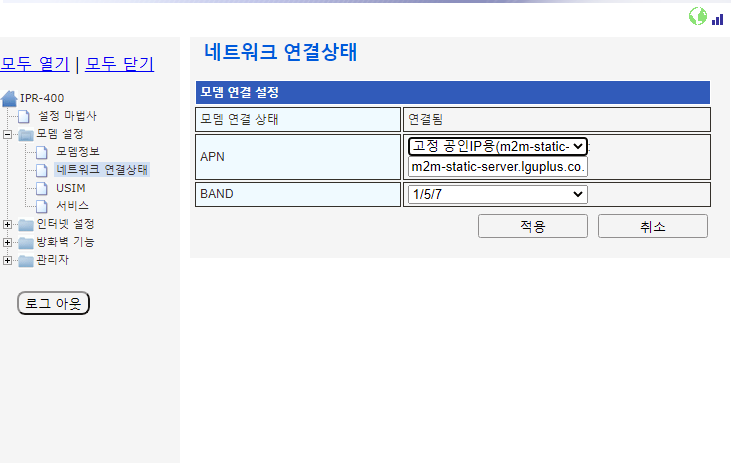

그 다음에 공인 고정 IP 설정을 하셔야 합니다.인터넷설정→ 네트워크연결상태→ 공인고정IP

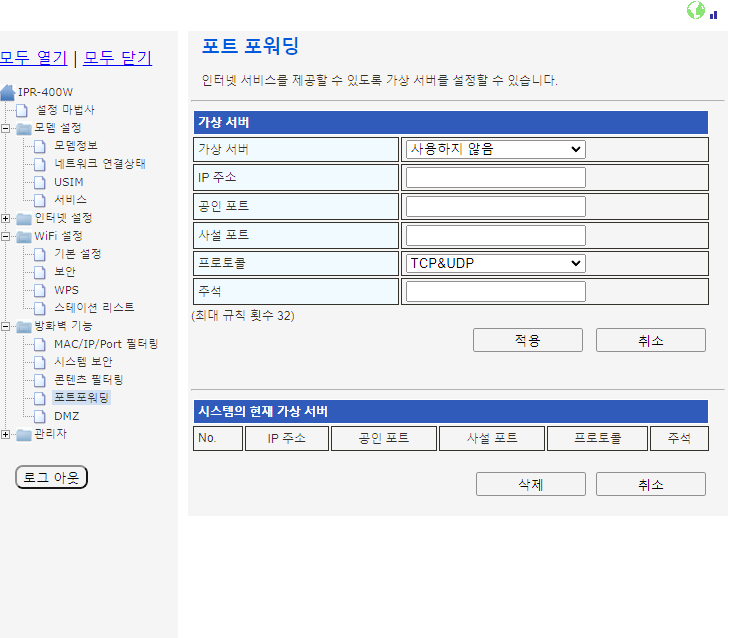

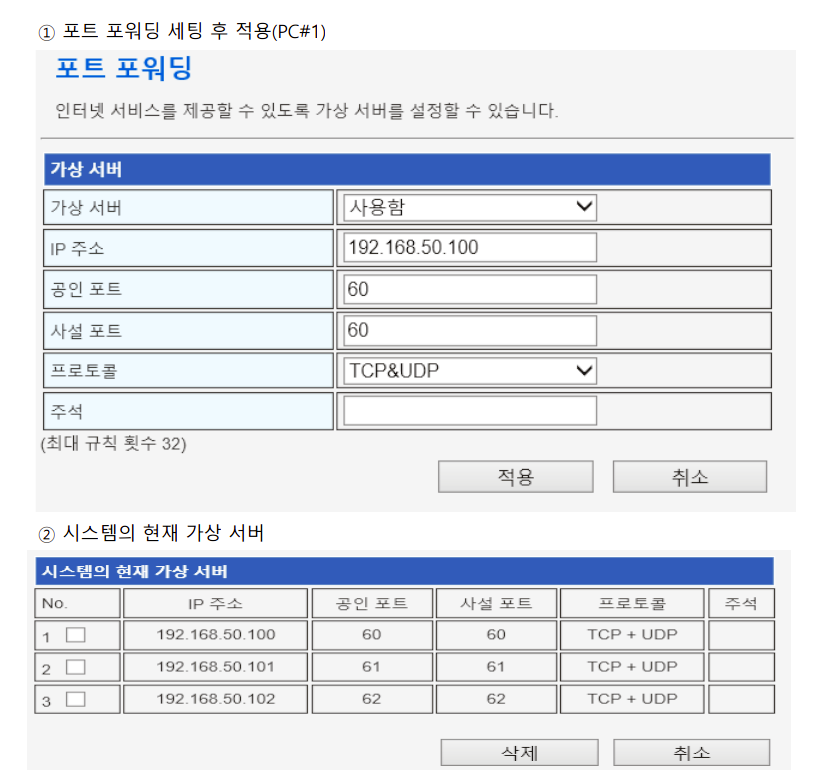

그리고 포트 포워딩을 해야 돼요방화벽 기능→포트 포워딩을 하고 가상 서버 역할을 사용으로 바꾸면 되는데 설정이 어려우면 IPROOD 기술지원팀에 전화를 하면 원격으로 설정해 줍니다.

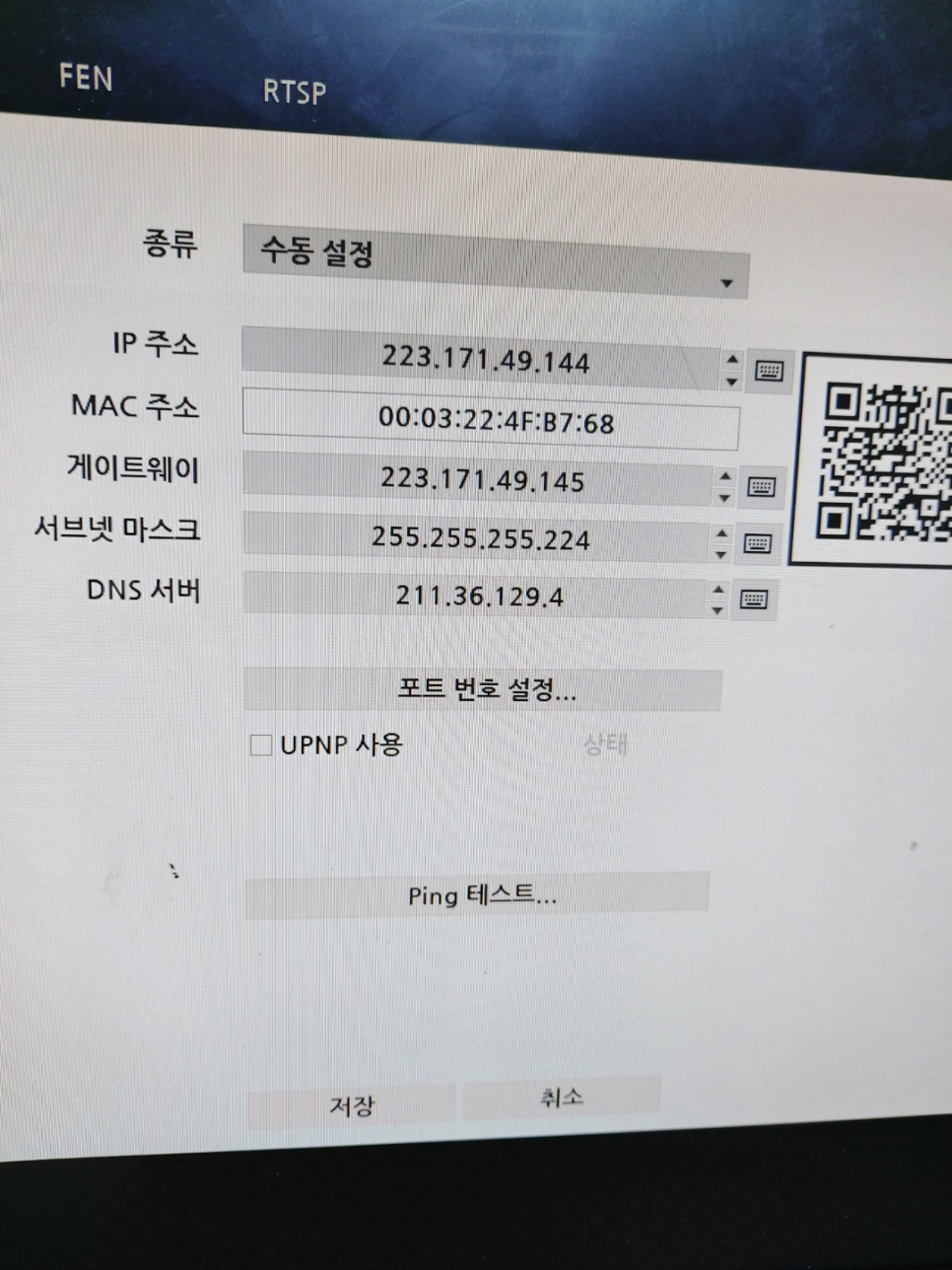

그리고 CCTV 녹화장치에서 공인 고정 IP 주소 MAC 주소 게이트웨이 서브넷 마스크와 DMS 서버를 넣고 저장 버튼을 누르면 세팅이 완료됩니다.
그동안 건설현장의 CCTV 포트포워딩 사용방법과 무선공유기 설치 사례를 살펴봤습니다.궁금하신점은 아래 연락처로 문의주세요
